ボックスカルバート日本下水道協会認定製品 T-25対応

概要

道路下に埋設し、主に下水及び排水用管路として使用されるほか、地下道(歩道および車道)、貯留槽、水槽など多岐にわたって応用できます。

・PCボックスカルバートは、頂版および底版に合理的にプレストレスを導入する事により、ひびわれ発生の完全防止が可能となり、また鉄筋コンクリート構造に比して断面厚が20%～40％少なくきわめて軽量化出来た工場製品であります。また、PCボックスカルバートはポストテンション方式で製造いたしております。

・HTCボックスカルバートは、高張力異形鉄筋と高強度コンクリートを使用し、頂版についてはひび割れ幅を制御する為、アンボンドPC鋼棒を使用して僅かなプレストレスを与える、いわゆるプレストレスト鉄筋コンクリート(PRC)構造として、また側壁については鉄筋コンクリート構造として設計した製品です。

各画像をクリックすると大きく表示されます。

プレキャスト製品のため養生期間を必要としません。

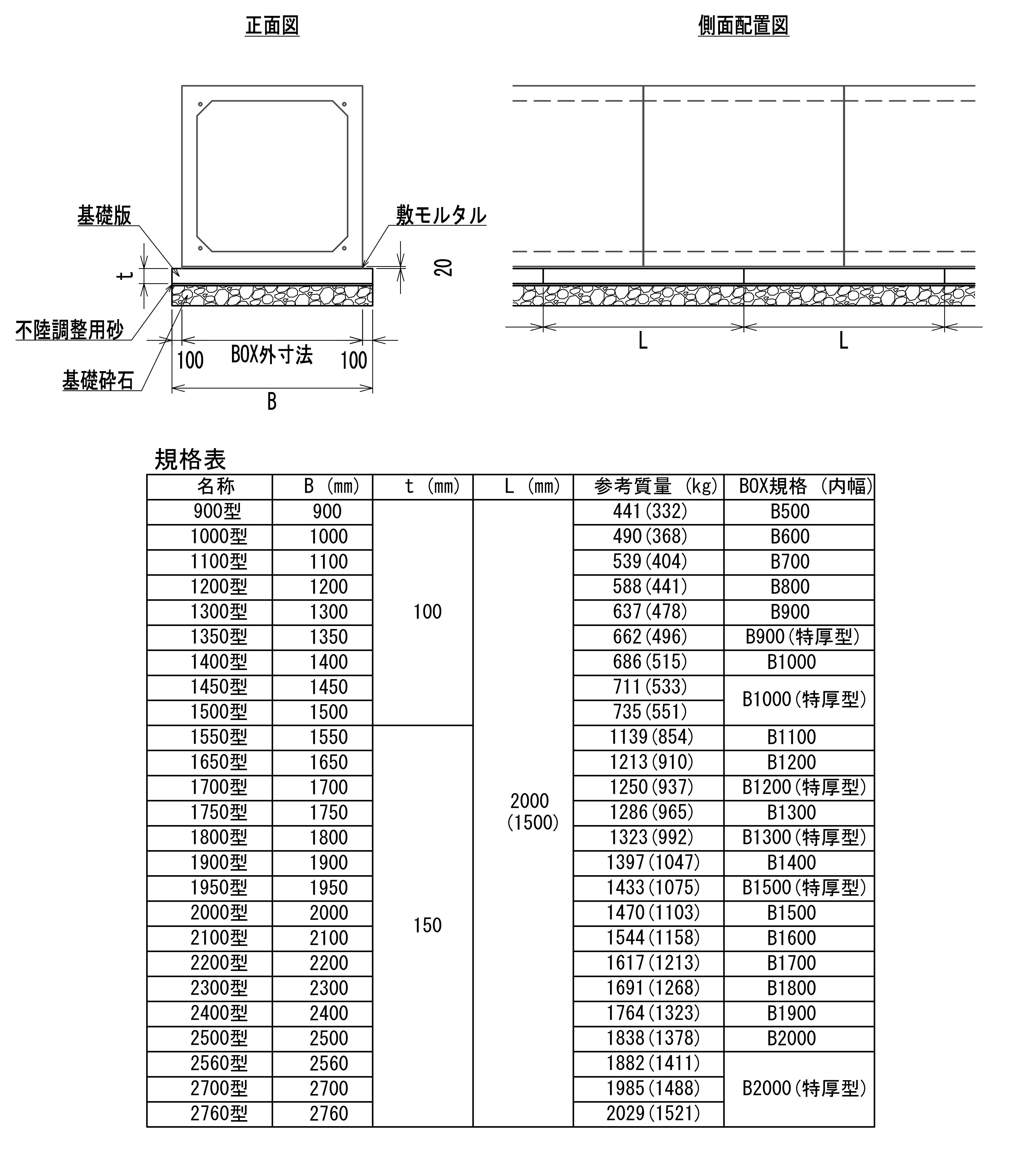

また、専用のプレキャスト基礎板を使用することでプレキャストボックスカルバートの最大の特長である急速施工をより一層促進できます。

耐荷性、耐久性衝撃や繰り返し荷重に対する抵抗性に優れ、鉄筋コンクリート(RC)構造と異なりひび割れが発生しないので耐久性に優れています。

軽量化RC構造と比較して部材厚が薄くなり、質量が20～40%程度軽量化でき、運送費の低減、使用重機の軽減が図れます。

布設・縦締工はメーカーの責任施工で行いますので、充分御安心いただけます。

工期短縮による一般経費、諸人件費の節減、断面厚の減少により掘削土量の減少および山留工材料の節減が可能となるため、経済効果が大であり工費の節減ができます。

設計条件

(上記条件以外についてはお問い合わせください。)

構造種別による区別	規格断面数	呼び名による区分	適用土被りによる区分(m)
PCボックスカルバート	58断面	600×600～5000×3000	150型 0.50～1.50
			300型 1.51～3.00
			600型 3.01～6.00
HTCボックスカルバート	19断面	600×600～1800×1800	0.50～3.00
