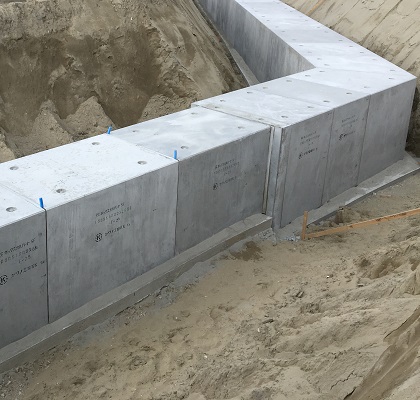

大型多分割ボックスカルバート
概要
大断面暗渠の建設を大幅に工期短縮します！
近年、施工現場での省力化、工期短縮の強い要望により、従来現場打ちで施工されていた大断面の構造物についても、プレキャストボックスカルバートが多数採用されています。
プレキャストボックスカルバートの大型化に当たっては、道路交通法によって搬送上の制約を受けるため、いくつかのブロックに分割する必要があります。
当社は工場で分割して製造したブロックを現場に搬送し、組み立て接合し、施工する方法の研究を行い、多くの実績を上げています。
設計条件
- 荷重
- ： T-245（1輪100kN）
- 設計基準強度
- ： f’ck=40N/mm2以上を標準とする
- 地下水
- ： 考慮しない(考慮する場合は別途設計となる)
- 埋戻し土
- ： 砂質土 γt=18 kN/m3 または同等の埋戻し土
- 土被り
- ： 100型(D=0.00～1.00m)，300型(D=1.01～3.00m)
- 常時設計手法
- ： 許容応力度設計法
- 地震時設計手法
- ： 限界状態設計法
※地震時の性能照査には、基盤面までの土質柱状図が必要となります。
各画像をクリックすると大きく表示されます。
特長
安全性、経済性
部材をプレストレストコンクリート構造又はプレストレスト鉄筋コンクリート構造とすることで、耐荷性、耐久性などの安全性と、経済性を併せ持った構造物が構築できます。
接合部の安全性
分割されたブロックの接合をPC鋼材により剛接合します。
連続性、止水性
縦方向はPC鋼棒による縦締め連結を行い、連続性と止水性を確保します。
多様性
現場条件に合わせた平面視平行四辺形のボックスカルバートにも対応します。また、ご要望により現場の土質条件に合わせた耐震設計も行います。
製品規格
製品組立図
参考図：4分割の例
断面寸法
下記断面寸法表は、一般公道を運搬できる限度で分割した場合の寸法です。下記表の呼び寸法以外で、質量、寸法が制限値を超える場合には、製品分割方法を別途検討します。
荷重：T-245 地下水：考慮しない
注１） ※１：L は呼び長さであり、製品の実長は目地幅（５mm）を考慮した長さ（L －５mm）とします。呼び長さ L については、1500mmの他、1100mm、1000mmの製造も可能です。
注２） １００型、３００型ともにコンクリートの設計基準強度は４０N/mm2以上を標準としています。
注３） 平面視 平行四辺形のボックスカルバートについては、斜角の限度と部材厚を現場条件により別途検討致します。
設計事例
 断面寸法6000×4400 |
 断面寸法6000×4400 |
 断面寸法4000×4000 |
 断面寸法7000×2100 |
 断面寸法5200×2200 |
 断面寸法9250×9000 |
 断面寸法(4000+4000)×3700 |
 断面寸法4700×3400 |
 断面寸法4000×4000 |
 断面寸法4000×3700 |
