SSステージ（張出歩道）
概要

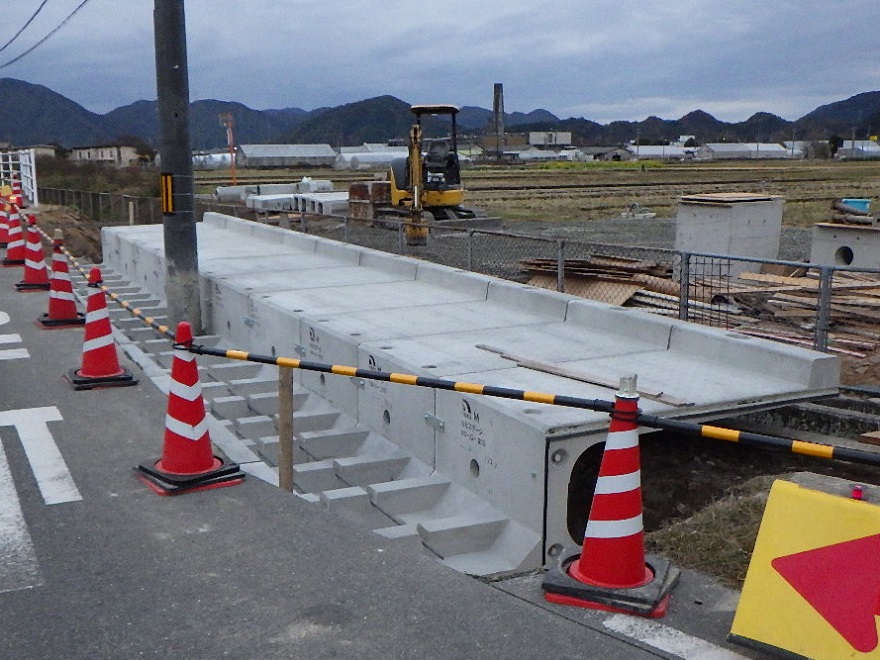

既存道路の路肩に設置することで、1.0m～2.0mの歩道を拡幅する歩道拡幅用ブロックです。
限られた道路幅に歩道幅員を拡張することで、歩行者の安全性を確保します。
各画像をクリックすると大きく表示されます。

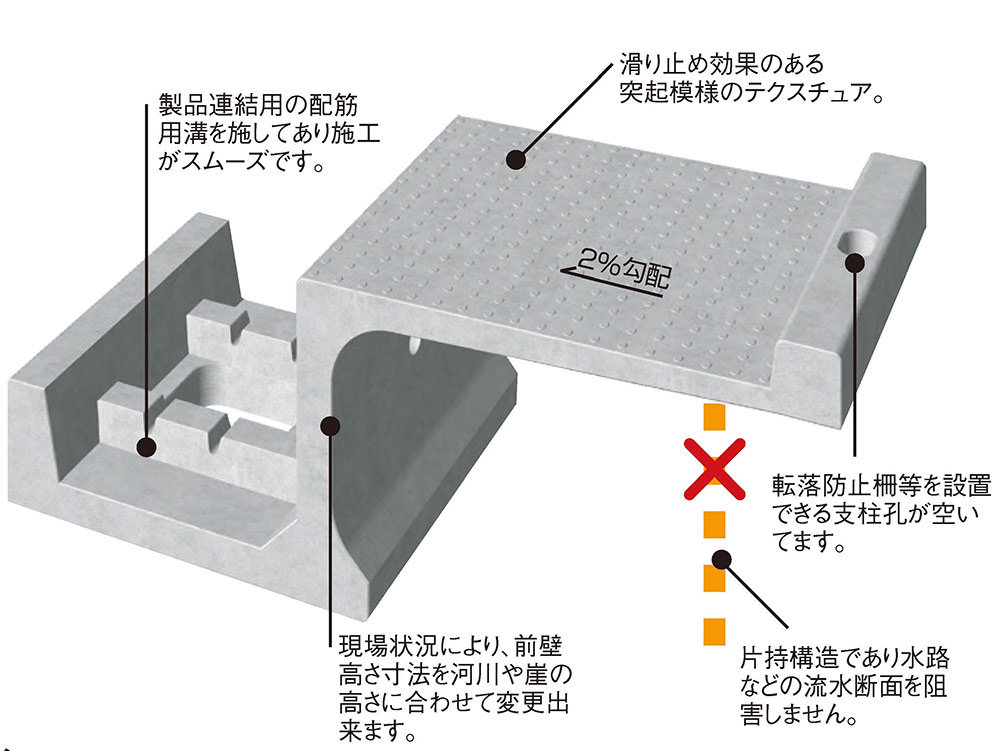

特長
優れたメンテナンス性
RC構造のため、施工後のメンテナンス性に優れます。
優れた施工性
仮設工を必要としないため施工性に優れます。
多様な使い方
歩道部の背面側には側溝やガードレールの設置が可能です。
現場対応が可能
前壁高さの寸法を変えること、胴込めコンクリートの打ち上げ高さを変えることなど、現場条件に合わせた設計が可能です。
構造図
設計条件
荷重条件
| 区分 | 種別 | 載荷重 | 備考 |
|---|---|---|---|
| 活荷重 | 群衆荷重 | q=5.0kN/m2 | 張出し部（歩道部） |
| 自動車荷重 | q=10.0kN/m2 | 背面（車道部） | |
| その他荷重 | q=1.0kN/m2 | 積雪荷重他（多雪地方のみ） | |
| 衝突荷重 | 転落防護柵 | 垂直荷重:0.59kN/m | 種別：P型 |
| 水平荷重:0.39kN/m |
